型 号 |
一分二功分器 ( INLO-PD2S-0580) |
一分四功分器 ( INLO-PD4S-0580) |
一分八功分器 ( INLO-PD8S-0580) |
频率范围(GHz) |
0.5-8 |
||
分配比(dB) |
3.0 |
6.0 |
9.0 |
插入损耗(dB) |
≤1.4 |
≤3.0 |
≤5.0 |
隔离度(dB) |
≥20 |
||
驻波比 |
≤1.25 |
≤1.35 |
≤1.4 |
幅度平衡度(dB) |
≤0.2 |
≤0.3 |
≤0.4 |
相位平衡度(°) |
±3 |
±4 |
±5 |
阻抗(Ω) |
50 |
||
接头类型 |
SMA-K |
||
功率容量(W) |
正向功率30w;反向功率2w |
||
工作温度(°C) |
-45~+85 |
-35~+75 |
|
外观尺寸(mm) |
72×28×12 |
132×64×12 |
150×120×12 |
表面处理 |
蓝色漆 |

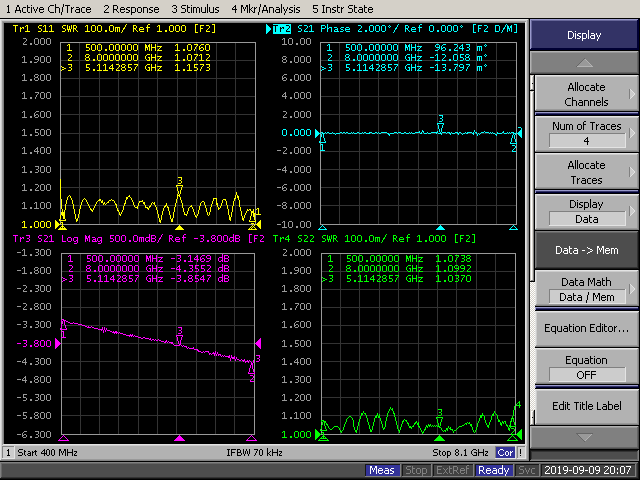

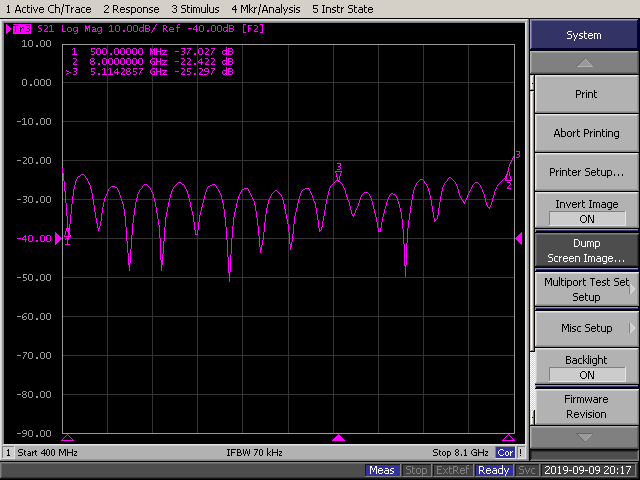

一分二测试报告

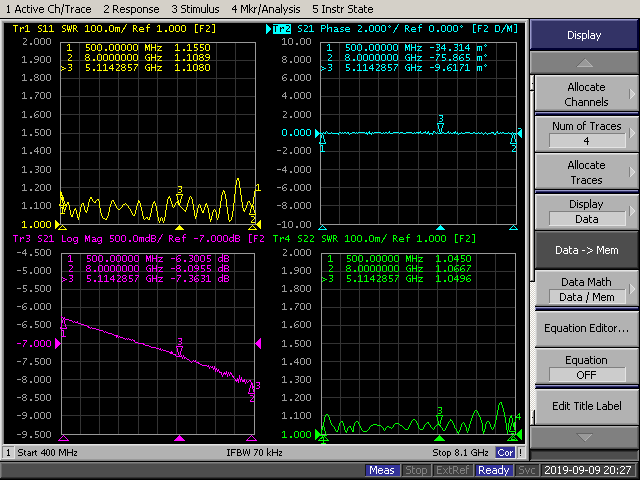

一分四测试报告

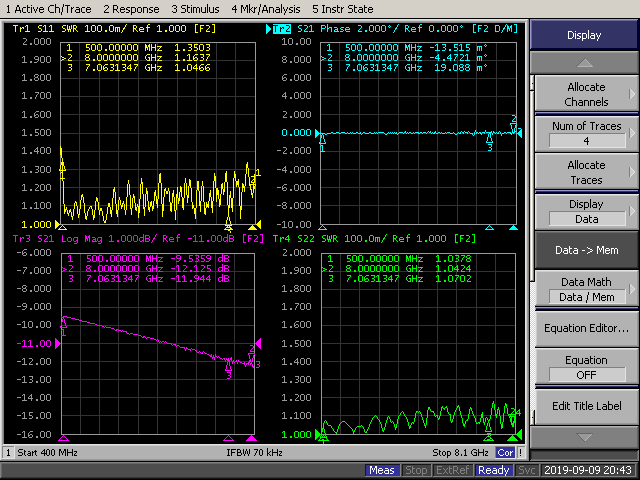

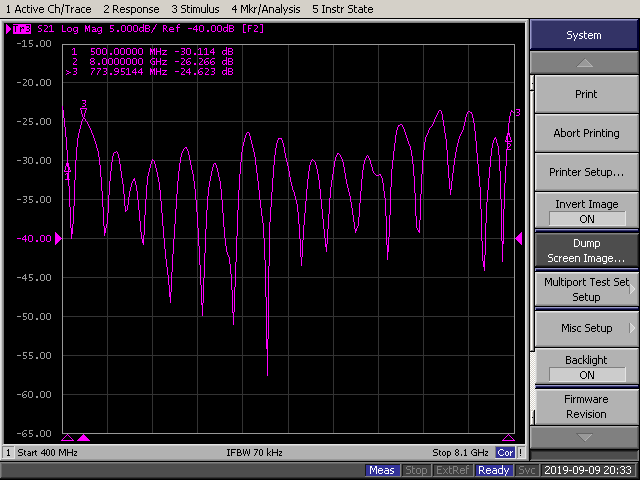

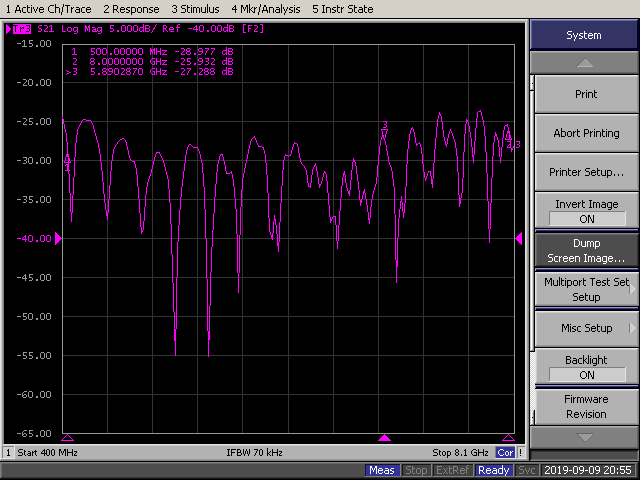

一分八测试报告
