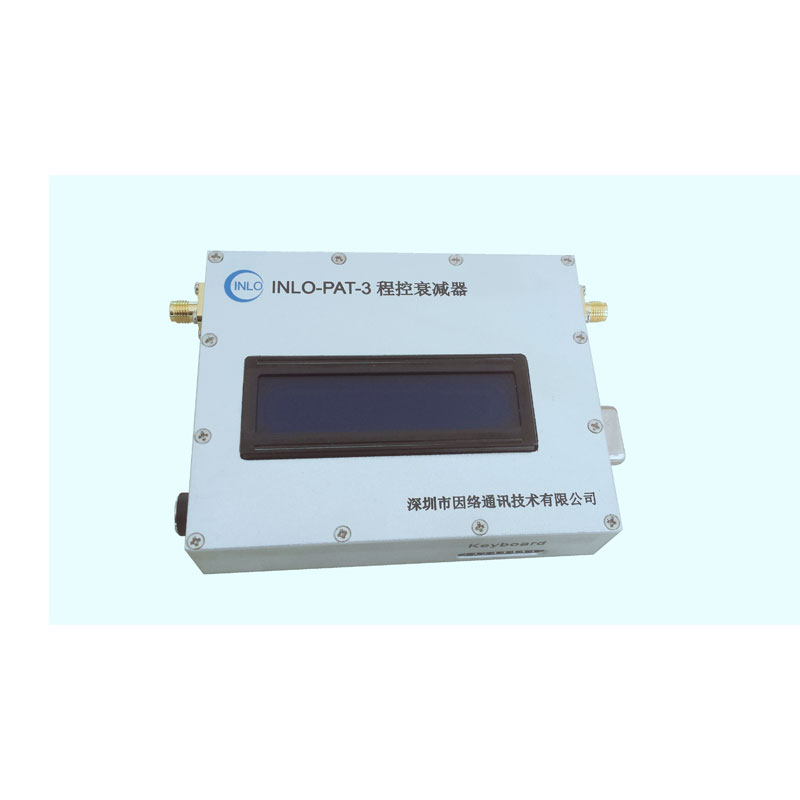

产品名称：120dB程控衰减器
型 号：INLO-PAT120-3
详情介绍
| 型号 | INLO-PAT120-3 |
| 频率范围（GHz） | DC-3.0 |
| 驻波比（VSWR） | ≤1.3@DC-1GHz |
| ≤1.4@DC-2GHz | |
| ≤1.6@DC-3GHz | |
| 插入损耗(dB) | ≤3.0@DC-1GHz |
| ≤3.5@DC-2GHz | |
| ≤5.0@DC-3GHz | |
| 衰减精度(dB) | DC-1GHz：±0.3@≤10dB；±1.2@16/32dB |
| DC-2GHz：±0.6@≤10dB；±1.2@16/32dB | |
| DC-3GHz：±0.8@≤10dB；±1.5@16/32dB | |
| 衰减步进(dB) | 1 |
| 衰减范围(dB) | 0-120 |
| 显示方式 | 显示屏 |
| 控制方式 | 小键盘/RS232/RJ45（上位机界面） |
| 平均功率（W） | 2 |
| 阻抗（Ω） | 50 |
| 接口类型 | SMA-F |
| 供电电压（V ） | DC:12V(配12V适配器) |
| 工作温度（°C） | -20～+70 |
测试报告：

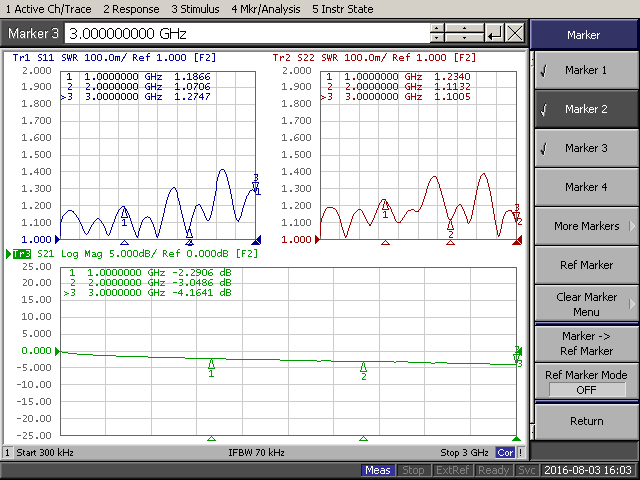

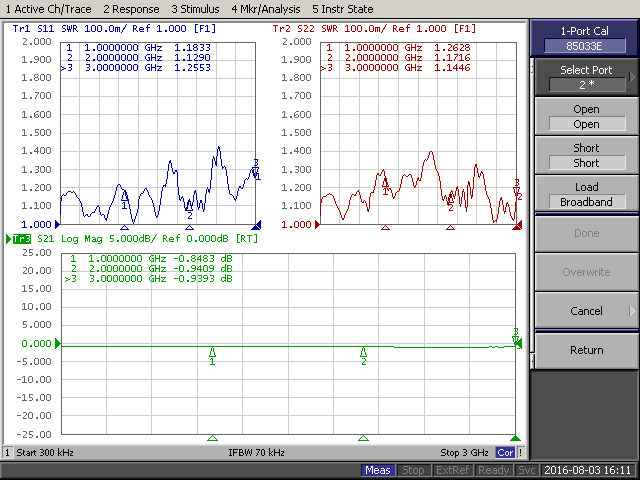

1）未进行衰减前，120DB程控衰减器在频率：DC-3.0Ghz范围的插入损耗：
注意：以下为部分衰减值的截图，都是在网络分析仪校准时把衰减器本身的衰减值一起校准进去基础上测试的结果（此方法的效果：更加直观的确认衰减精度），所以，在实际衰减时，衰减器实际的衰减值为衰减器未衰减前的衰减值加上衰减时的衰减值。
2）1dB衰减时：

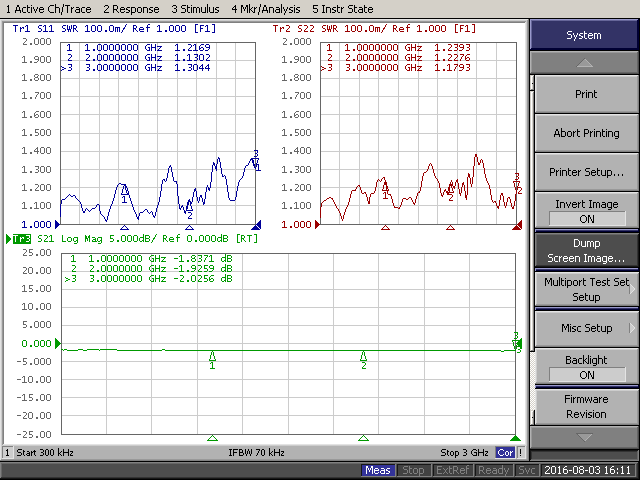

3）2dB衰减时：
4）4dB衰减时：
5）8dB衰减时：

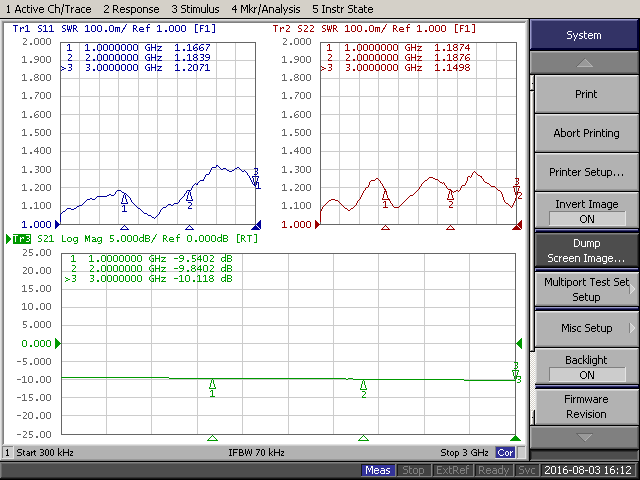

6）10dB衰减时：
7）15dB衰减时：
8）16dB衰减时：
9）20dB衰减时：

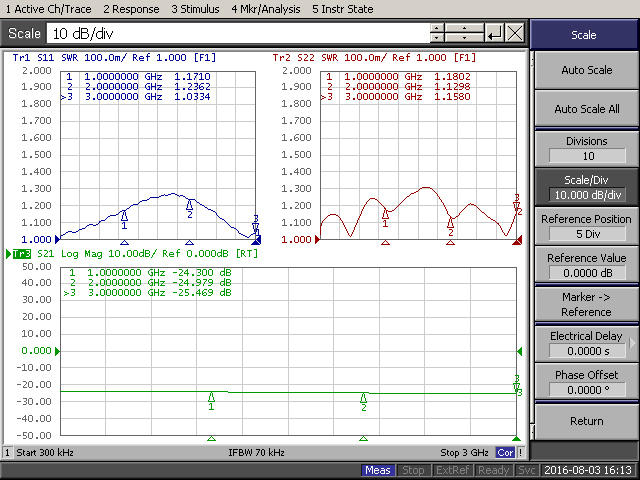

10）25dB衰减时：

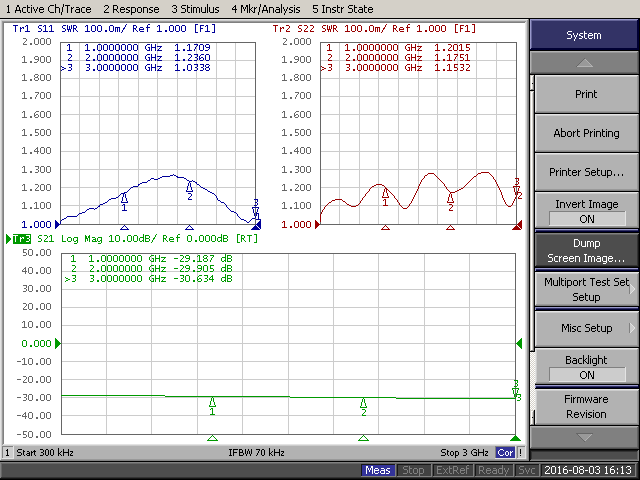

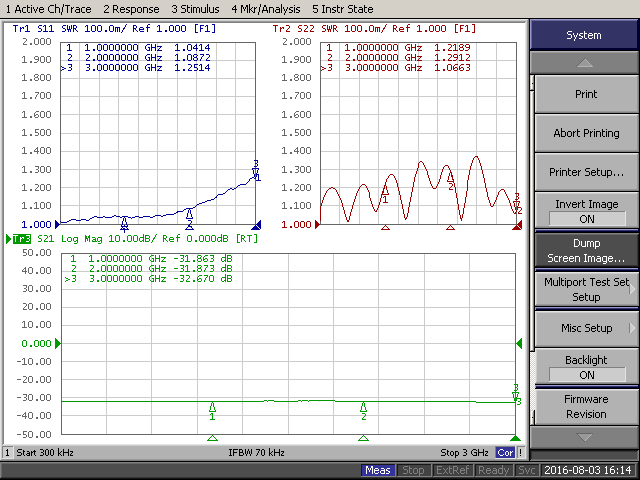

11）30dB衰减时：
12）32dB衰减时：
13）40dB衰减时：
14）50dB衰减时：

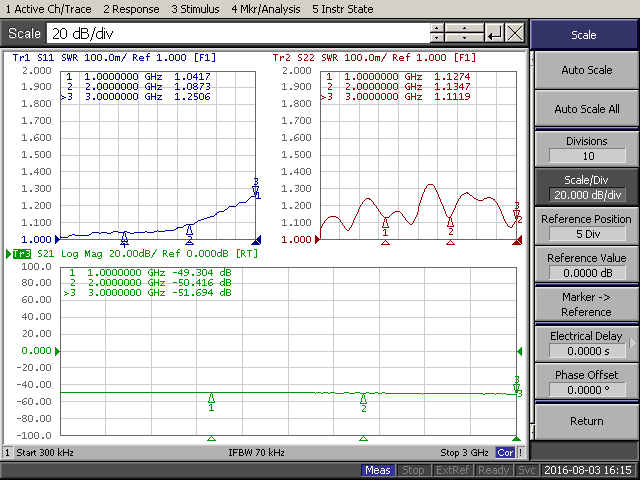

15）60dB衰减时：

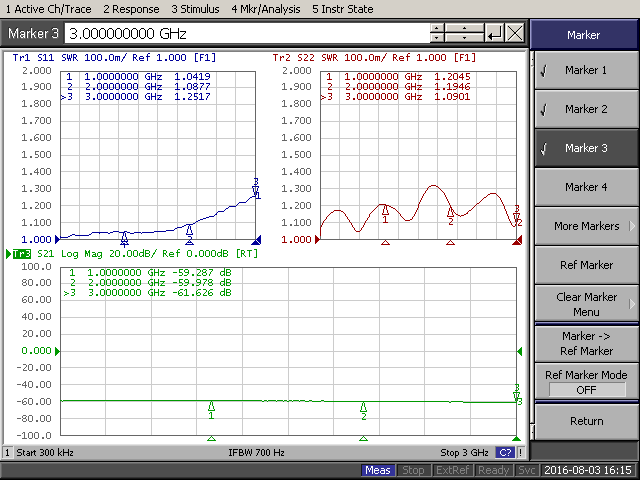

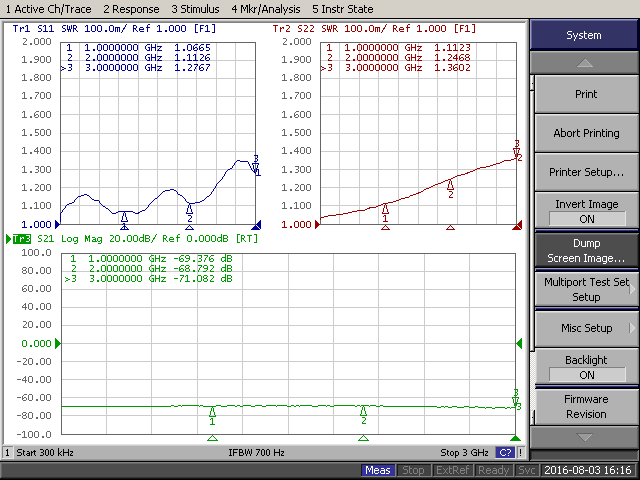

16）70dB衰减时：
17）80dB衰减时：
