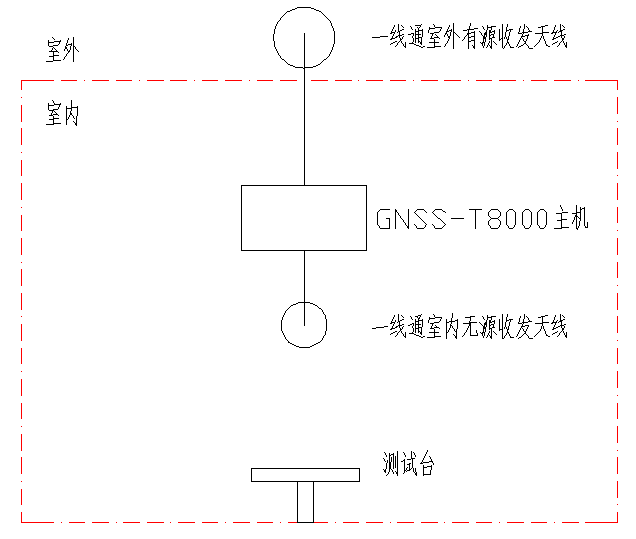

GNSS-T8000信号转发器可以接收室外多种卫星信号,经滤波、放大、信号调节、转发等环节,把室外卫星信号转入室内或其它卫星信号偏弱(不能到达)的地方;同时可以实现室内短报文信号经滤波、放大、信号调节、转发等环节,发送至室外。使得各项测试工作在室内即可正常完成。GNSS-T8000具有安装简单,信号稳定、短报文收发成功率高等特点,具体配置如下:
◆ GPS L1/L2/L5,BDS B1/B2/B3 ,GLONASS G2,Galileo L1/L6 E1/E5/E6多模多频点信号;
◆ BDS L/S(兼容北斗三代区域及全球);
卫星导航及周边电子产品生产研发,学校实验室、航空航天制造及维修等各种场合。
序号 |
名称 |
数量 |
备注 |
1 |
GNSS-T8000主机 |
1 |
详见规格书 |
2 |
电源线 |
1 |
国标 |
3 |
室外有源收发天线 |
1 |
详见规格书 |
4 |
室内无源收发天线 |
1 |
详见规格书 |
5 |
射频电缆线 |
2 |
根据实际使用环境选择 |
6 |
夹具 |
1 |
支架型 |
5、技术参数
工作频率Optional Frequency(MHz) |
GPS L1/L2/L5,北斗B1/B2/B3 ,GLONASS G2,Galileo L1/L6 E1/E5/E6,L&S |
|
主机增益Gain(dB) |
接收通道:≥25 |
@GPS L1/L2/L5,GLONASS G2,Galileo L1/L6 E1/E5/E6,北斗B1/B2/B3/S |
|
发射通道:≥15 |
@1616MHz(L) |
系统覆盖范围 |
0-8米 |
|
室外有源收发天线 |
报文发射功率:10W |
|
|
GNSS接收增益:≥45dB |
|
室内无源收发天线 |
无源收发天线增益:≥3dB |
|
信号输入输出Signal Output |
一进一出 |
|
接口类型Connector Type |
N-K(输入);N-K(输出) |
|
供电电压 Voltage(V) |
110-240 V AC |
|
工作温度Operating Temperature(°C) |
-30~+85 |
|
外型尺寸Dimensions(mm)(不含把手) |
305(W)×300(D)×100(H) |
