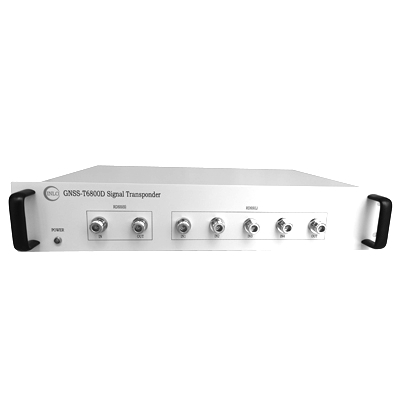

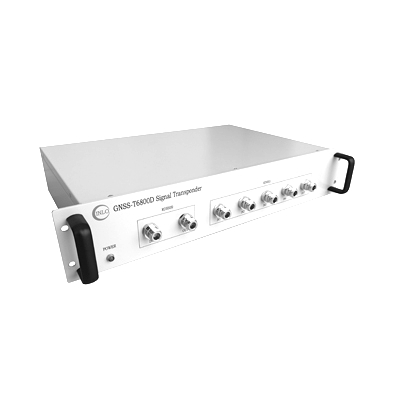

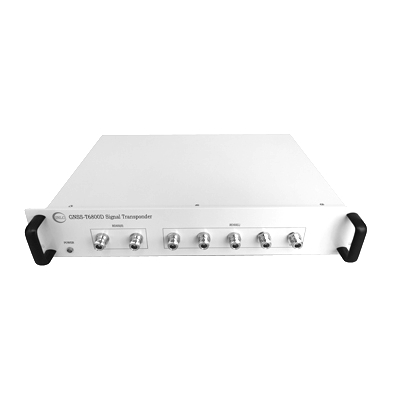

北斗短报文中继转发器作为北斗短报文终端室内测试的配套设备,需要完成室内短报文终端与北斗卫星导航系统间的转发任务。
北斗短报文中继转发器具备以下两个功能:
a) 具备将北斗短报文终端通过L频段发送的短报文转发至北斗卫星导航系统的功能;
b) 具备将北斗系统通过S频段发送的短报文转发至室内北斗短报文终端的功能。
2、性能指标
指标内容 |
指标值 |
备注 |
S频段射频工作频率 |
S:2491.75MHz±10MHz |
|
S频段射频输入电平 |
可稳定接入北斗系统 |
|
S频段射频输出电平 |
≥-60dBm |
为射频线缆输出端功率值 |
L频段射频工作频率 |
L:1615.68MHz±10MHz |
|
L频段射频输入电平 |
0~5dBm |
|
L频段射频输出电平 |
可稳定接入北斗系统 |
|
技术参数 |
频率(MHz) |
BD1(L:1616±10,S:2492±10) |
|
增益(dB) |
DB1(S) |
DB1(L) |
|
44±1 |
40 |
||
阻抗(Ω) |
50 |
||
驻波比(VSWR) |
<2.0 |
||
信号输入输出 |
2进5出 |
||
接口类型 |
N(K) |
||
供电电压(V) |
110-240 V AC |
||
工作温度(°C) |
-30~+85 |
||
外型尺寸(mm) |
482(L)×89(W)×300(H) |
