1、技术参数:
型 号
( INLO-PD2S-0580)
频率范围(GHz)
0.5-8
分配比(dB)
3.01
插入损耗(dB)
≤1.5
隔离度(dB)
≥20
驻波比
≤1.25
幅度平衡度(dB)
≤0.3
相位平衡度(°)
≤5
阻抗(Ω)
50
接头类型
SMA-K
功率容量(W)
30
工作温度(°C)
-30~+80
外观尺寸(mm)
74×35×12
重量(g)
77
3. 测试报告 :

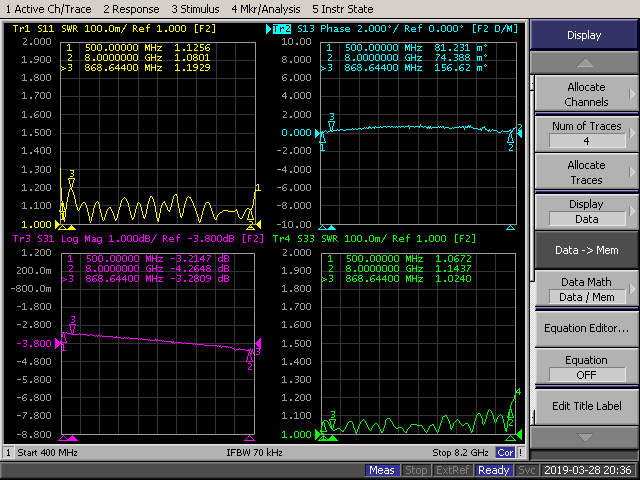

(1) 输入驻波比S11,输出驻波比S22和插入损耗S21

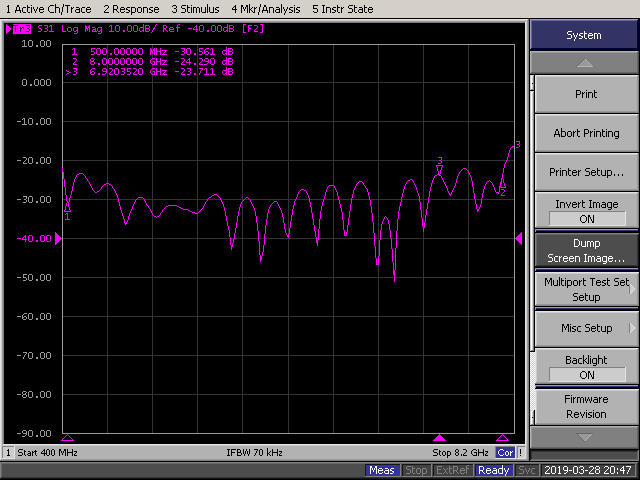

(2)输出端隔离度S21
