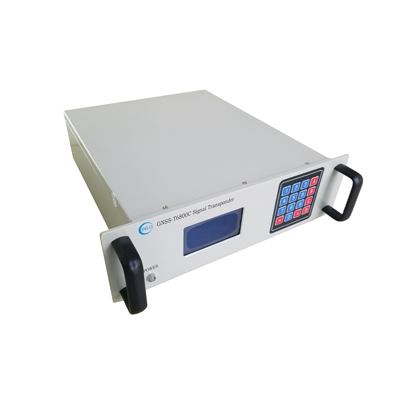

产品名称:北斗三代短报文信号转发器

型 号:GNSS-T6800C

详情介绍

1功能描述

GNSS-T6800C Signal Transponder系列可以接收室外北斗S波段(2492MHz和1207.14MHz)卫星信号,经滤波、放大、信号调节、转发等环节,把卫星信号转入室内或其它卫星信号偏弱(不能到达)的地方,使得各项测试工作在室内即可正常完成。同时也可以将终端或者模块发出的北斗L波段(1616MHz)的信号经过滤波,放大发送到室外。该产品兼容北斗一代、二代和三代(全球),具有安装简单,信号稳定等特点,具体配置如下:

◆ BD(L:1610~1626.5MHz,S:2483.5~2500MHz、1207.14±10MHz);



2、应用场合

卫星导航及周边电子产品生产线,学校实验室、航空航天制造及维修等各种场合。


3、配置清单

序号 名称 数量 备注
1 GNSS-T6800C Signal Transponder 主机 1 详见规格书
2 电源线 1 国标
3 BD(S)接收天线 1 详见规格书
4 BD(L)发射天线 1 详见规格书
5 BD(L)接收天线 1 详见规格书
6 BD(S)发射天线 1 详见规格书
7 射频电缆线 若干 根据实际使用环境选择
8 夹具 若干

注:电缆组件可根据客户的实际环境进行选择。


4、主机配置



频率(MHz)

BD(L:1610~1626.5,S:2483.5~25001207.14±10)

增益dB

DB(S)

DB(L)



40±2

20W

程控衰减dB)

031

0

阻抗(Ω

50

驻波比(VSWR)

<2.0

信号输入输出

2进2出

接口类型

N(K)

供电电压(V)

110-240 V AC

工作温度(°C

-30~+85

外型尺寸(mm

482(L)×89(W)×300(H)
