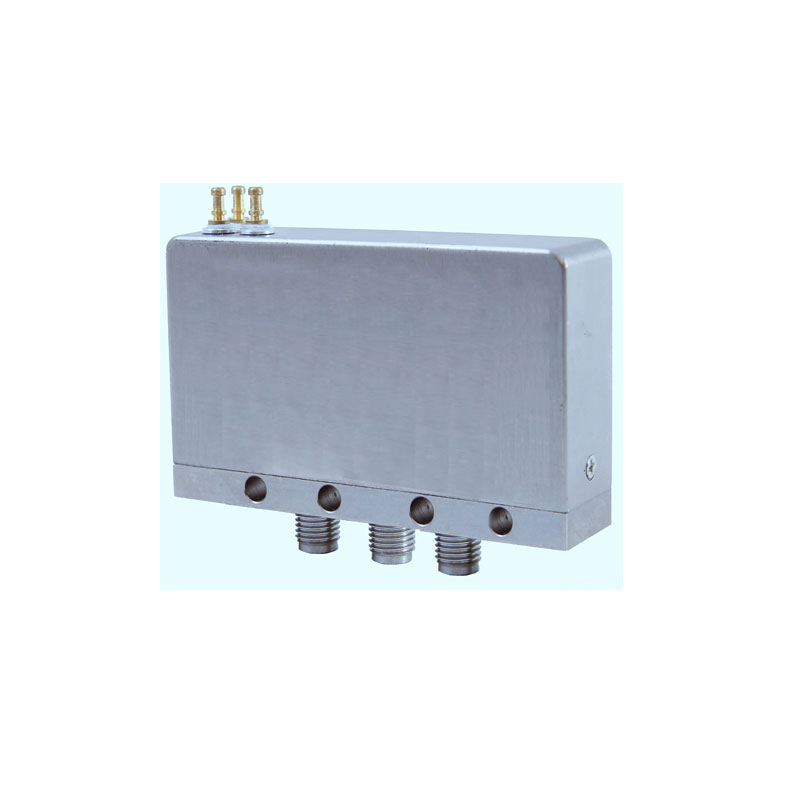

产品名称:双刀三掷系列同轴开关
型 号:INLO-CS2-XX
详情介绍
(1)INLO-CS2-S18双刀三掷型2P3T系列:
INLO-CS2-S18系列产品配备SMA连接器运作,频率范围覆盖DC-18GHz。本系列可选功能包括常开或者双稳态、带TTL和Self-cutoff驱动及线圈抑制二极管等。广泛应用于测试仪器、自动测试设备、移动通信基站、直放站、电子对抗、雷达、航空航天等。
指 标 特 性
|
触点材料
|
镀金
|
开关次序
|
先离后合
|
最大开关时间
|
15msec
|
阻抗
|
50Ώ
|
温度范围
|
–35°C 至+85°C
|
相对湿度
|
5% 至85%
|
运作寿命
|
≥100万次
|
震动(运作)
|
10G RMS,20-2000Hz
|
冲击(非运作)
|
50G,1/2Sine,11msec
|
重量
|
50g
|
电 气 指 标
|
频率范围(GHz)
|
驻波比
|
插损(dB)
|
隔离度(dB)
|
DC-6
|
≤1.3
|
≤0.3
|
≥70
|
6-12
|
≤1.4
|
≤0.4
|
≥60
|
12-18
|
≤1.5
|
≤0.5
|
≥60
|
额定电压/电流
|
电压(可选)
|
12V
|
18V
|
24V
|
28V
|
Failsafe
|
222mA
|
140mA
|
115mA
|
112mA
|
Latching
|
267mA
|
150mA
|
120mA
|
117mA
|
备注:如需其他特性及要求,请与公司直接联系。
(2)INLO-CS2-S26双刀三掷型2P3T系列:
INLO-CS2-S26系列产品配备SMA连接器运作,频率范围达DC-26.5GHz。本系列可选功能包括常开或者双稳态、带TTL和Self-cutoff驱动及线圈抑制二极管等。广泛应用于测试仪器、自动测试设备、移动通信基站、直放站、电子对抗、雷达、航空航天等。
触点材料
|
镀金
|
开关次序
|
先离后合
|
最大开关时间
|
15msec
|
阻抗
|
50Ώ
|
温度范围
|
–35°C 至+85°C
|
相对湿度
|
5% 至85%
|
运作寿命
|
≥100万次
|
震动(运作)
|
10G RMS,20-2000Hz
|
冲击(非运作)
|
50G,1/2Sine,11msec
|
重量
|
50g
|
电 气 指 标
|
频率范围(GHz)
|
驻波比
|
插损(dB)
|
隔离度(dB)
|
DC-6
|
≤1.3
|
≤0.3
|
≥70
|
6-12
|
≤1.4
|
≤0.4
|
≥60
|
12-18
|
≤1.5
|
≤0.5
|
≥60
|
18-26.5
|
≤1.7
|
≤0.7
|
≥55
|
额定电压/电流
|
电压(可选)
|
12V
|
18V
|
24V
|
28V
|
Failsafe
|
222mA
|
140mA
|
115mA
|
112mA
|
Latching
|
267mA
|
150mA
|
120mA
|
117mA
|
