产品名称:0.5-6GHz系列功分器

型 号:INLO-PD4S-0560

详情介绍

型 号

一分功分器

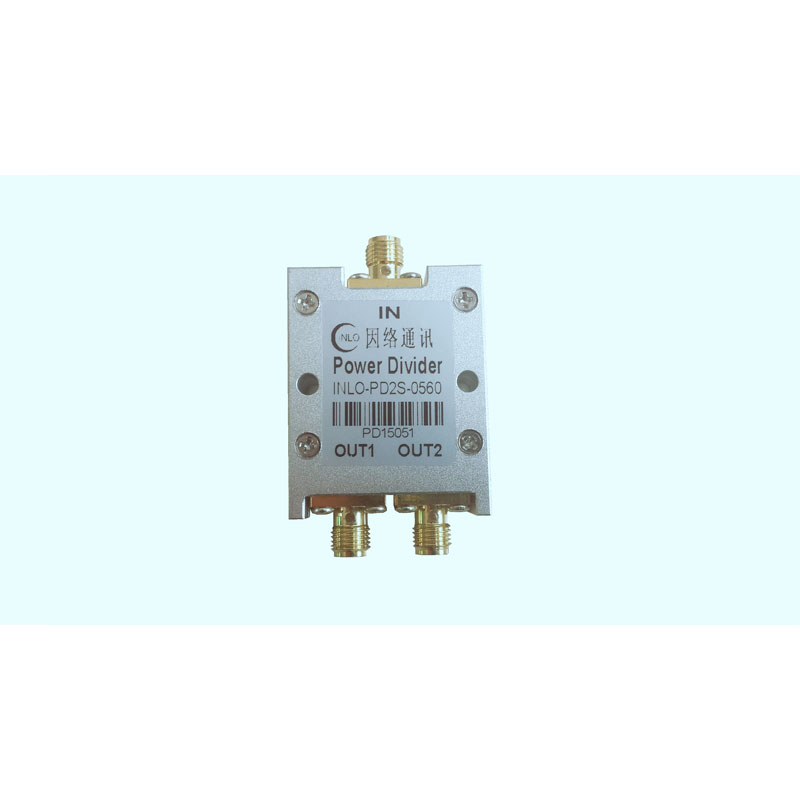

( INLO-PD2S-0560)

一分功分器

( INLO-PD3S- 0560)

一分功分器

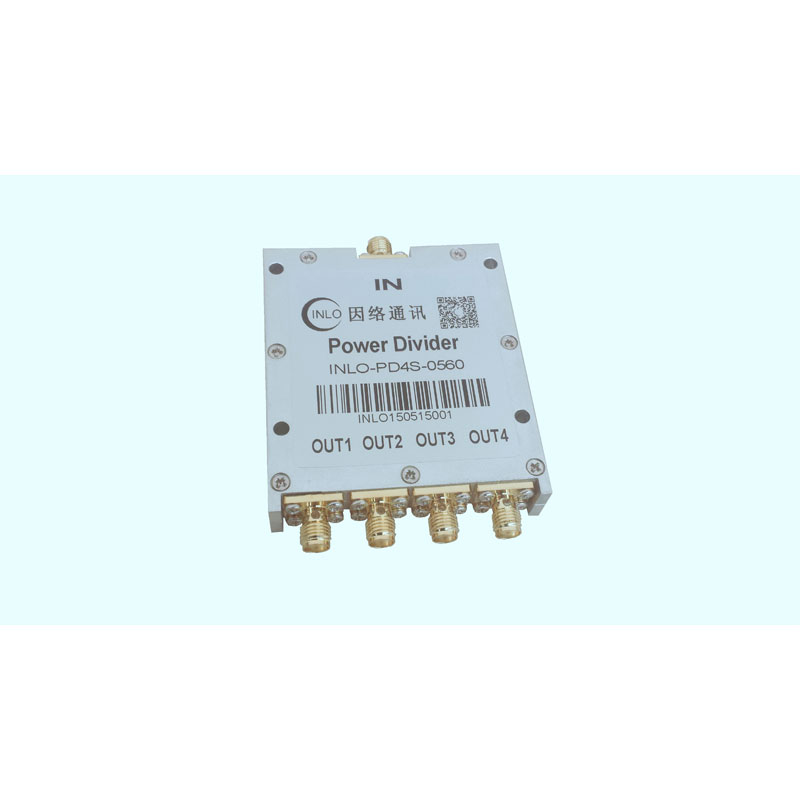

( INLO-PD4S- 0560)

一分功分器

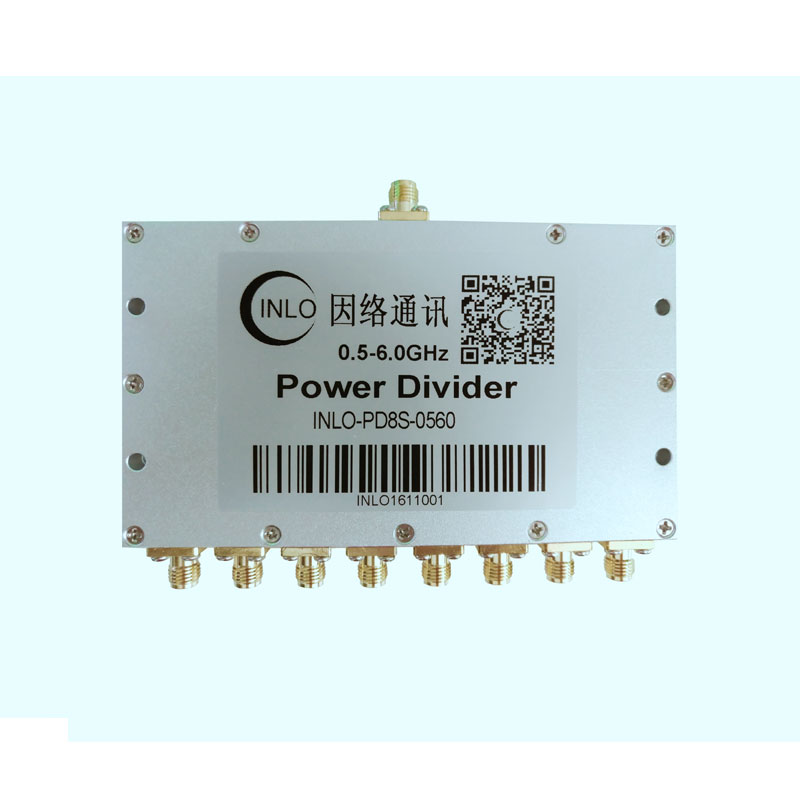

( INLO-PD8S- 0560)

频率范围GHz

0.5-6

分配比dB

3.01

4.77

6.02

9.03

插入损耗dB

≤1.0

2.5

1.5

2.5

幅度平衡度dB

≤0.3

≤0.8

≤0.5

≤0.8

相位平衡度°

≤5

10

6

10

驻波比

≤1.45@0.5-0.8G

≤1.3@0.8-6G

≤1.5@0.5-0.8G

≤1.4@0.8-6G

≤1.4@0.5-0.8G

≤1.3@0.8-6G

≤1.65@0.5-0.8G

≤1.4@0.8-6G

隔离度dB

14@0.5-0.8G

20@0.8-6G

阻抗Ω

50

接头类型

SMA

功率容量W

5

工作温度°C

-30+80

外观尺寸mm

39.6×31×12

84×46×12

66.2×57×12

110×63.5×12

重量kg

0.1

0.12

0.15

0.22

注:分配路数可选,提供定制服务。

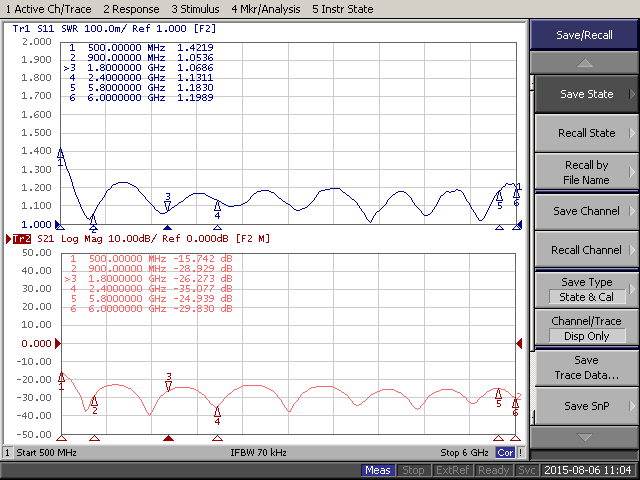

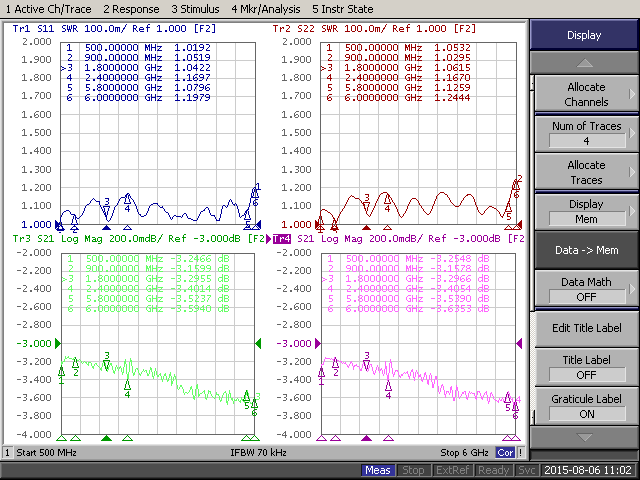

一分二测试报告

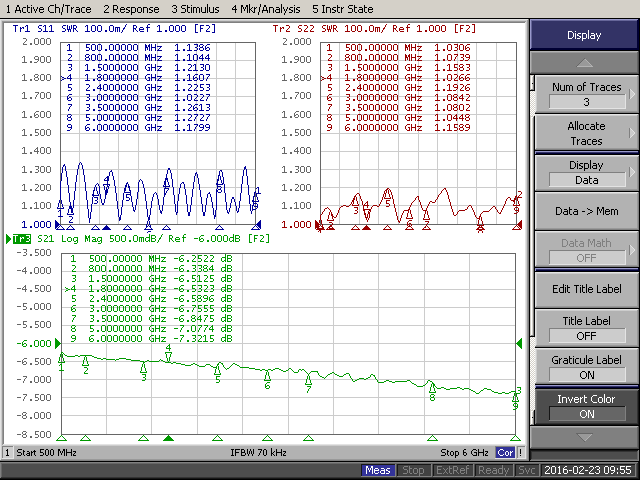

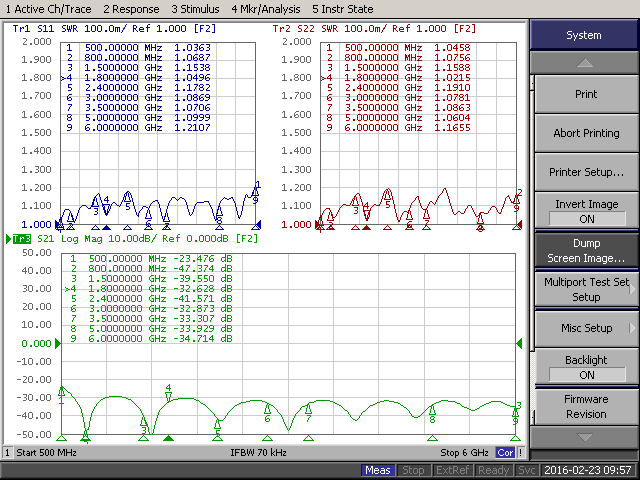

一分四测试报告

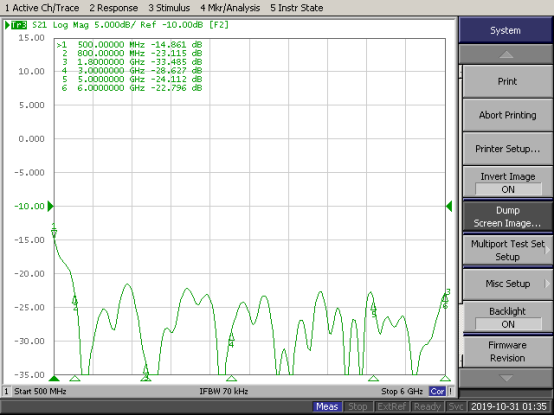

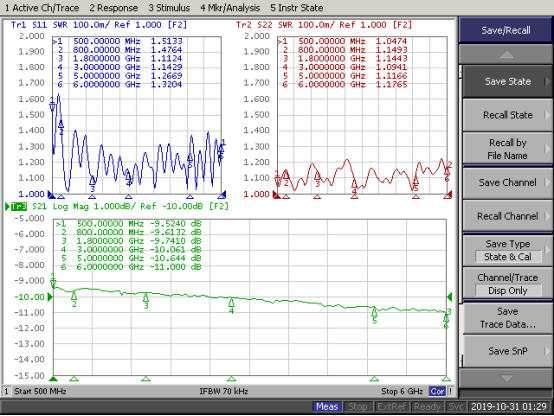

一分八测试报告
