型号
|
INLO-UT141-xx-L
|
阻抗
|
50Ω
|
频率范围
|
DC-12.4GHz
|
驻波比
|
≤1.20@DC-6G
≤1.35@12.4G
|
插入损耗
|
≤1.4dB/m@DC-6G
≤2.6dB/m@12.4G
|
接头类型
|
SMA-J/SMA-WJ/N-J任意组合
|
备注:(1)xx为接头类型,L线缆长度。
(2)插入损耗=接头损耗+组装损耗+线缆损耗
接头损耗:0.06×sqrt(频率),频率单位GHz,如两边有连接器则×2。
组装损耗:0.1dB,如两边有连接器则×2。
线缆损耗:依据附表的最大损耗换算需求长度的损耗值。

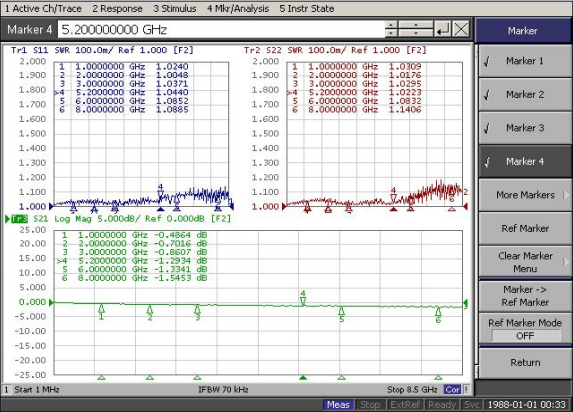

测试报告(线长1米):
