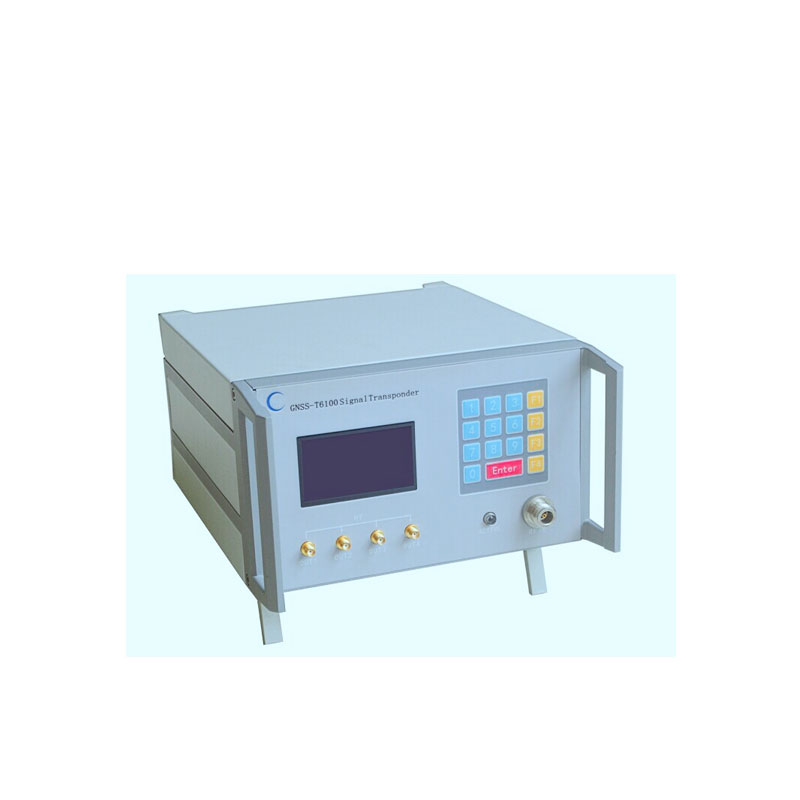

产品名称：GNSS-T6100卫星信号转发器
型 号：GNSS-T6100
详情介绍
GNSS-T6100 Signal Transponder系列可以接收室外GPS/北斗BD/GLONASS等一种或者多种卫星信号，经滤波、放大、信号分配、信号调节、转发等环节，把卫星信号转入室内或其它卫星信号偏弱（不能到达）的地方，使得各项测试工作在室内即可正常完成。GNSS-T6100系列具有功耗低，安装简单，信号稳定且增益可调等特点，具体配置如下：
◆ GPS(1575MHz)，北斗BD(1561MHz)，GLONASS(1602MHz)等单系统卫星信号频点；
◆ GPS(1575MHz)，北斗BD(1561MHz)，GLONASS(1602MHz)任意两系统二频卫星信号频点组合；
◆ GPS(1575MHz)，北斗BD(1561MHz)，GLONASS(1602MHz)三系统三频卫星信号频点；
◆ GPS L1/L2，BD2 B1/B2/B3，GLONASS G1/G2 三系统七频卫星信号频点；
◆ 其它特殊卫星频点，如Galileo，BD1 L/S等；
主机配置参数Parameters
| 可选频率Optional Frequency（MHz） |
GPS(L1:1575±12, L2:1227±12) GLONASS(G1:1609±7,G2:1252±7) BD2(B1:1561±2,B2:1207±10,B3:1268±10) |
| 增益Gain（dB） | （40～50）±1 |
| 程控衰减Programmable Attenuation（dB） | 0～31 |
| 噪声系数Noise Figure（dB） | <2.0 |
| 阻抗 Impedance（Ω） | 50 |
| 驻波比Standing-wave Ratio (VSWR) | <2.0 |
| 信号输出Signal Output | 4组 |
| 接口类型Connector Type | N-K(输入)；SMA-K（输出） |
| 供电电压 Voltage（V） | 110-240 V AC |
| 工作温度Operating Temperature（°C） | -30～+85 |
| 外型尺寸Dimensions（mm） | 235(W)×305(D)×150(H) |
测试报告：

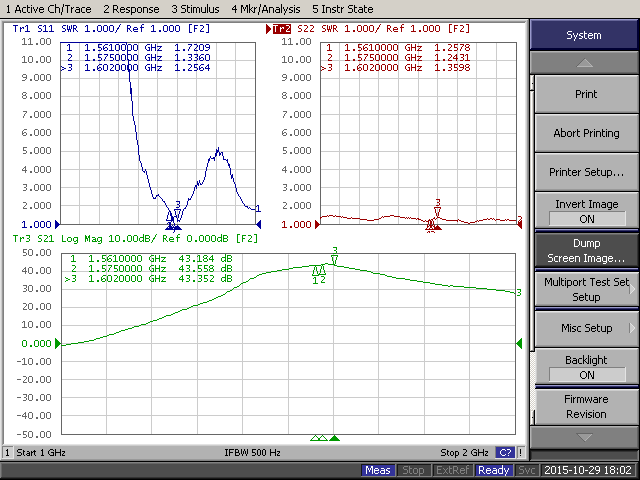

（1）无衰减时，RF IN-OUT1输入输出驻波比与增益

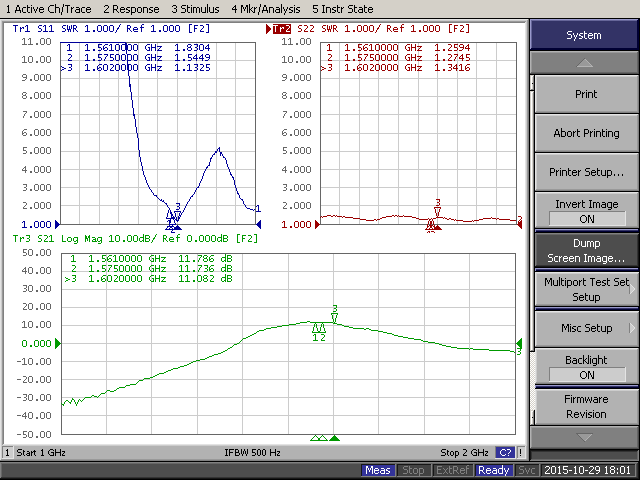

（2）衰减31dB时，RF IN-OUT1输入输出驻波比与增益

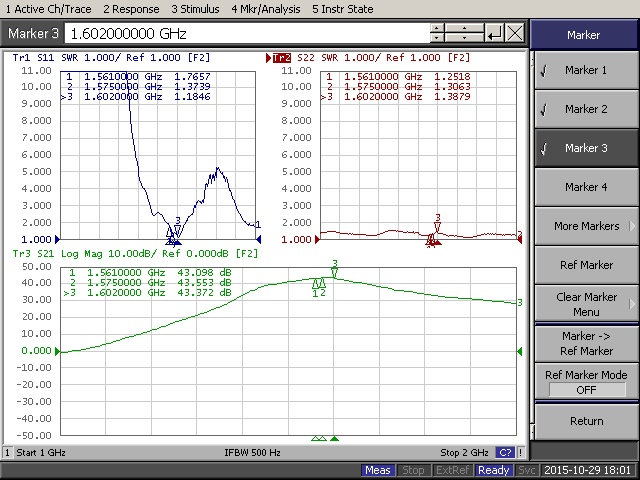

（3）无衰减时，RF IN-OUT2输入输出驻波比与增益
（4）衰减31dB时，RF IN-OUT2输入输出驻波比与增益

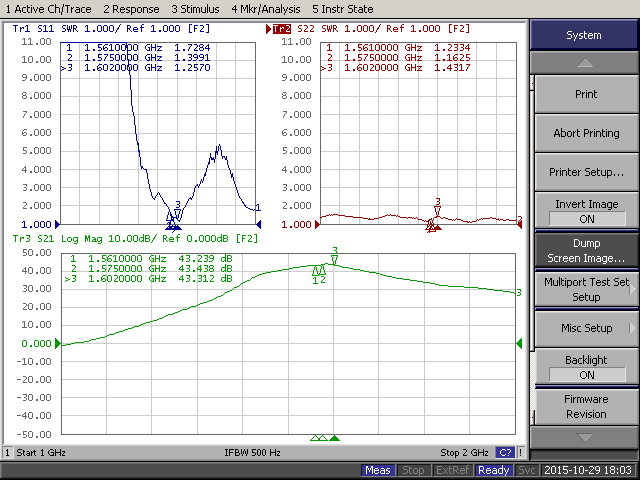

（5）无衰减时，RF IN-OUT3输入输出驻波比与增益
(6)衰减31dB时，RF IN-OUT3输入输出驻波比与增益
（7）无衰减时，RF IN-OUT4输入输出驻波比与增益
（8）衰减31dB时，RF IN-OUT4输入输出驻波比与增益
