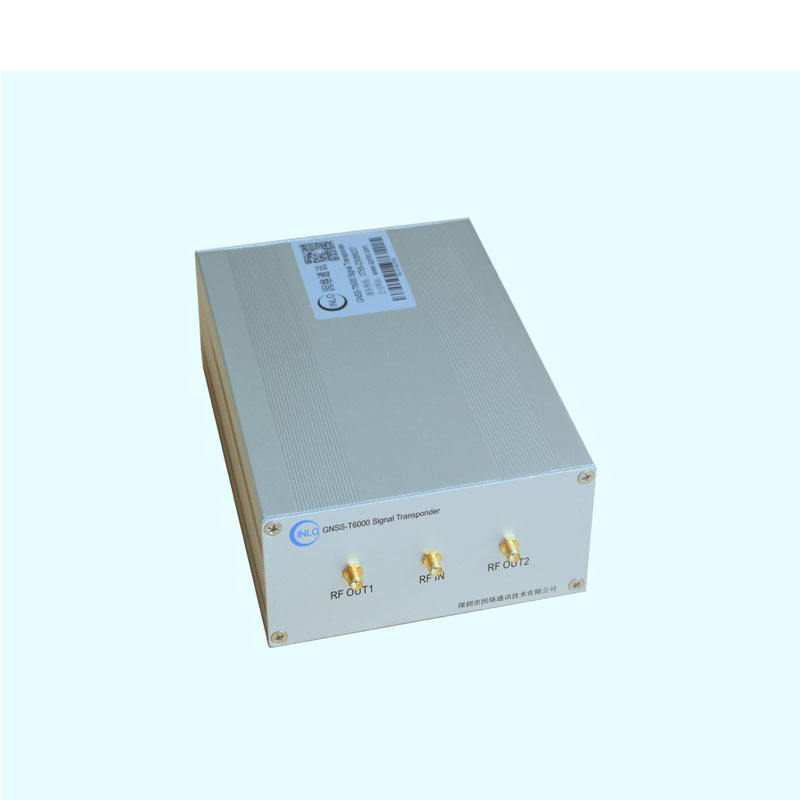

产品名称：GNSS-T6000卫星信号转发器
型 号：GNSS-T6000
详情介绍
1、功能描述
GNSS-T6000 Signal Transponder主要是把卫星信号从室外引入到室内或其它卫星信号偏弱（不能到达）的地方，使得各项测试工作在室内即可正常完成。
2、应用场合
卫星导航及周边电子产品生产线（智能手机、平板电脑、追踪定位器、车载DVD、导航仪、天线、模块、电子狗、行车记录仪…），学校实验室、大厦停车场、卖场、航空航天制造及维修等各种场合。
3、配置清单
| 序号 | 名称 | 数量 | 备注 |
| 1 | GNSS-T6000 Signal Transponder 主机 | 1 | 频率可选 |
| 2 | 适配器 | 1 | 12V/1A |
| 3 | 有源接收天线 | 1 | 频率可选 |
| 4 | 发射天线 | 2 | 频率可选 |
| 5 | 3DFB射频电缆线 | 1 | 30M，N(公) 转SMA(公) |
| 6 | 3DFB射频电缆线 | 2 | 5M，SMA(公) 转SMA(公) |
注：电缆组件可根据客户的实际环境进行选择。
4、技术规格参数
| 型号 | GNSS-T6000 Signal Transponder |
| 可选频率（MHz） |
GPS(L1:1575±12, L2:1227±12) GLONASS(G1:1609±7,G2:1252±7) BD2(B1:1561±2,B2:1207±10,B3:1268±10) |
| 增益（dB） | （40～50）±1 |
| 噪声系数（dB） | <2.0 |
| 阻抗（Ω） | 50 |
| 驻波比(VSWR) | <2.0 |
| 信号输出 | 2组 |
| 接口类型 | SMA（K） |
| 供电电压（V） | DC12V |
| 工作温度（°C） | -30～+85 |
| 外型尺寸（mm） |
145×70×204 |

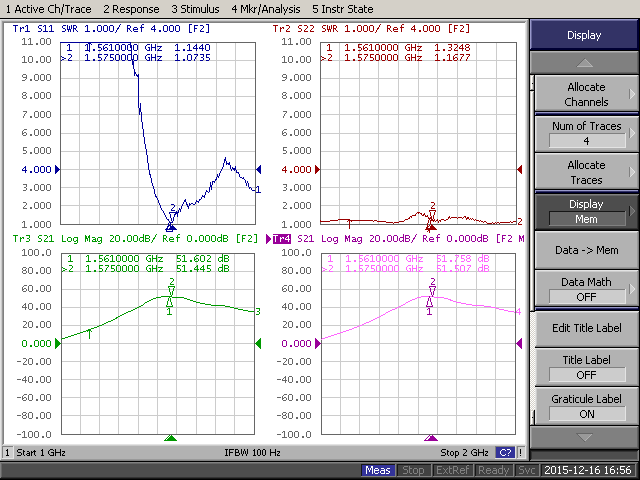

主机测试报告
备注：TR1 S11:输入驻波比；TR2 S22:输出驻波比；TR3 S21:RF IN-RF OUT1通道增益；TR4 S21:RF IN-RF OUT2通道增益；
